雙段煤氣發生爐

設備亮點節能環保;耗能低,占地面積小;操作簡單,可控性高。

【制作周期】: 10-20天

【產氣能力】: 230-7200Nm3/h

【適用煤種】: 不粘結或弱粘結煤，煤質應符合GB9143要求。

【煤粒度】: 13-25， 25-50， 50-100mm

在線咨詢設備選型 QQ聯系 15036015866

產品介紹

煤氣發生爐是將煤炭轉化為可燃性氣體——煤氣（主要成分為CO、H2、CH4等）的生產設備。工作原理為：將符合氣化工藝指標的煤炭篩選后，由加煤機加入到煤氣爐內，從爐底鼓入自產蒸汽與空氣混合氣體做為氣化劑。煤炭在爐內經物理、化學反應，生成可燃性氣體，上段煤氣經過旋風除油器、電捕器過濾焦油.下段煤氣經過旋風除塵器清除灰塵，經過混合后輸送到用戶使用。廣泛適用于軋鋼爐、退火爐、鍛造爐、鋼管爐、玻璃爐、熔鋁爐、銅材爐、建陶爐等各種熱工爐所需溫度范圍內的各種爐形。

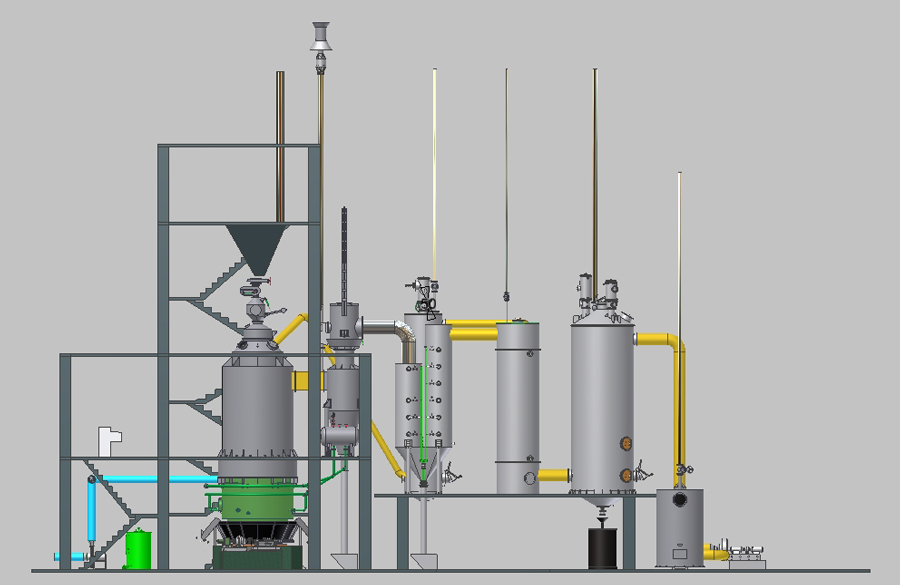

煤氣發生爐結構：

工作原理

氣化用合格煤由電動葫蘆和吊桶運至兩段煤氣發生爐煤倉，再經自動加煤機加入爐內，煤受到來自氣化段煤氣的加熱而干餾。干餾后的半焦下移到氣化段與氣化劑反應生成煤氣（氣化劑由空氣、蒸汽組成）。氣化段生成的煤氣分為兩部分：一部分從兩段爐下段煤氣出口出爐，另一部分向上與干餾氣混合從上段煤氣出口出爐。下段出口的煤氣進入旋風除塵器、濕式盤閥、灰斗除塵后進入熱煤氣總管，上段出口的煤氣先進入電捕焦油器除焦油后，再進入煤氣總管與下段煤氣混合。混合后的煤氣經熱煤氣管道送往各用氣點。

突出優勢

　　兩段式煤氣發生爐有上下兩個煤氣出口，可輸出不同熱值的煤氣，其氣化效率和綜合熱效率均比單段爐高，煤炭經過爐內上段徹底干餾，下段煤氣基本不含焦油，上段煤氣含有少量輕質焦油，不易堵塞管道，兩段爐煤氣熱值高而且穩定，操作彈性大，自動化程度高，勞動強度低。兩段爐煤氣站不污染環境，節水顯著，占地面積小，長期運行成本低。

技術參數

型號	QM2-0.8	QM2-1.0	QM2-1.3	QM2-1.5	QM2-1.6	QM2-1.8	QM2-2.0	QM2-2.2	QM2-2.4	QM2-2.6	QM2-3.0	QM2-3.2	QM2-3.4
爐膛直徑 mm	800	1000	1300	1500	1500	1800	2000	2200	2400	2600	3000	3200	3400
爐膛面積㎡	0.5	0.785	1.326	1.77	2.01	2.54	3.14	3.79	4.52	5.3	7.06	8.03	9.07
水套受熱面積㎡	3.76	6.84	8.98	12.37	13.06	15.82	18.84	22.79	24	24.5	28.26	30.14	32
灰層高度 mm	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300
適用煤種	不粘結或弱粘結煙煤，煤質應符合GB9143常壓固定床煤氣發生爐用煤質量標準
煤的粒度 mm	13-25、25-50、50-100
耗煤量 kg/h	≤60	≤130	≤200	≤300	≤350	≤450	≤600	≤750	≤900	≤1000	≤1400	≤1680	≤2000
氣化劑	空氣+水蒸氣
空氣消耗量 m³/kg	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8
蒸汽消耗量kg/kg	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5
煤氣產量 Nm³/h	≤230	≤500	≤750	≤1100	≤1500	≤1680	≤2180	≤2800	≤3300	≤3800	≤5100	≤6000	≤7200
煤氣熱值 kj/m³	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060
煤氣出口壓力 kpa	＜0.6	＜0.8	＜0.8	＜0.98	＜0.98	＜0.98	＜0.98	＜1.1	＜1.2	＜1.2	＜1.5	＜1.5	＜1.5
煤氣出口溫度 ℃	400-550
最大爐底鼓風壓力 kpa	1.6	2	2.45	2.45	2.45	3.5	3.5	4.5	4.5	5	5.5	6	6
飽和空氣溫度 ℃	50-65
排渣形式	濕式，自動排渣
水套蒸汽產量 kg/h	38	80	130	180	180	250	300	350	450	500	550	550	600
水套蒸汽壓力 Mpa	0.294
加煤方式	手動，自動
加煤機驅動裝置	水封單鐘罩	雙鐘罩加煤	雙鐘罩加煤	雙鐘罩加煤	雙鐘罩加煤	雙鐘罩加煤	雙鐘罩加煤	雙鐘罩加煤	雙鐘罩加煤	雙鐘罩自動加煤	雙鐘罩自動加煤	雙鐘罩自動加煤
灰盤轉速 r/h	3	2.87	2.76	2.76	2.76	2.23	2.23	2.23	2	2	1.8	1.8	1.8
灰盤轉動電機功率 kw	0.75	0.75	1.5	2.2	2.2	2.2	2.2	4	4	4	5.5	7.5	7.5
煤斗提升電機功率kw	1	1	1.5	1.5	1.5	1.5	1.5	1.5	3	3	3	3	3
風機功率	0.75	1.5	2.2	3	3	4	5.5	7.5	7.5	11	15	18.5	22
支持定制——其他規格尺寸歡迎來電咨詢，我們將根據您的需求定制。
