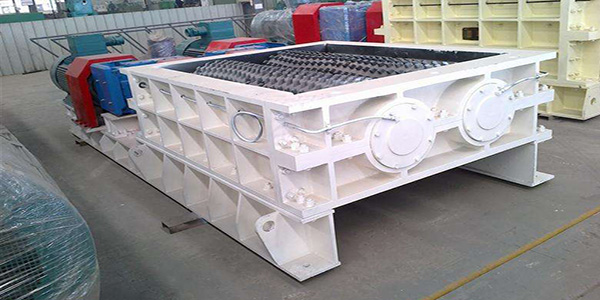

齒輥分級破碎機是我公司研制的一種新型破碎機，具有破碎能力大，噪音低、保證破碎粒度、無過粉碎、雙自動過載保護等優點，各項性能指標達到國際先進水平。本機破碎能力大，不僅能破碎原煤，而且能破碎抗壓強度≤100MPa的其他較硬物料。安全可靠。操作方便省力。齒輥軸承采用多點干油泵集中潤滑，方便快捷。破碎齒板基體采用合金鋼。本破碎機還具有體積少、噪聲低、出料粒度均勻、便于維修等優點。

(1)具有篩分和破碎雙重功能

兩齒輥軸固定安裝,它們的相對運動如同一個旋轉的格篩,滿足粒度要求的物料首先由齒輥或齒輥與襯板間隙漏下實現初步篩分,從而可以避免那部分物料經過輥齒的再破碎,既降低了物料的過破碎率和能耗,又減少了輥齒的破碎時間,延長了使用壽命。同時使齒輥差速相向運轉,具有更好的剪切和拉伸破碎效果。輥齒的運動還使得物料破碎后被強制排出,不易產生擁堵,因而也適合黏性物料和含水分較高的物料。

(2)兩齒輥非等圓、非嚙合、非等速運轉

該特點大大增加對礦料的剪切破碎效果,減少了國內外齒輥式破碎機存在的堵塞現象。

(3)采用雙重過載保護

①限矩型液力耦合器一方面吸收破碎時產生的沖擊力使機器運行平穩,另一方面又對整機起到安全保護作用,一旦設備內部卡死或超載,液力耦合器就自動切斷動力的傳遞,使電機空轉,從而對電機和大、小齒輥起到保護作用;

②該機配備動顎緩沖裝置,當齒輥因破碎力超載時會迫使壓縮彈簧徑向水平外移以增大齒輥與顎板之間的間隙,對齒輥和顎體同時起到保護作用。

(4)裝配靈活,維修方便

齒輥軸上裝配著破碎齒環,齒環上鑲嵌齒套,用螺栓固定。當破碎過程中齒套的磨損達到一定程度時可以進行個別更換,速度快,從而減少停機時間,降低生產成本。

(5)結構合理,壽命長

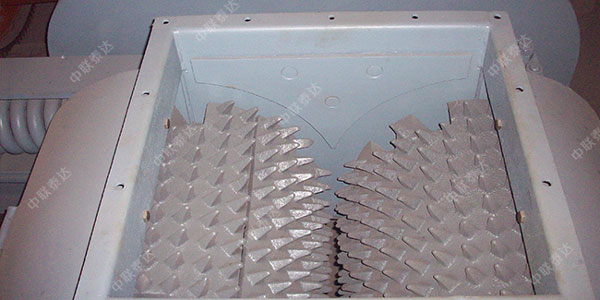

破碎輥齒采用特殊螺旋排列,既便于符合粒度要求的物料排出,又使齒輥同時受力的輥齒數量減少,有利于破碎大塊物料。同時利用齒輥與襯板和顎體的雙重作用實現對物料的破碎,減少輪齒工作量,提高破碎效率,延長整機使用時間。

齒輥碎煤機適用于煤礦、選煤廠及其他行業破碎原煤(允許原煤中含有小于30%的矸石)，也可用于破碎類似原煤硬度的其他脆懷物料。具有效率高、壽命長、全密封、噪音低、過料碎性小，出料粒度比較均勻等特點。

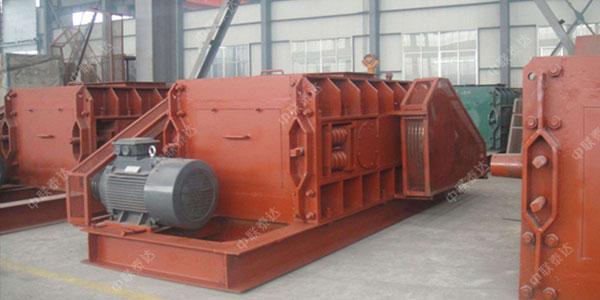

本破碎機安裝方式分左、右兩種，人站在移動齒輥側面對機器看，電動機布置在左側者為左式，反之為右式，一亂般情況下，制造單位按右式供貨。
